材料備件

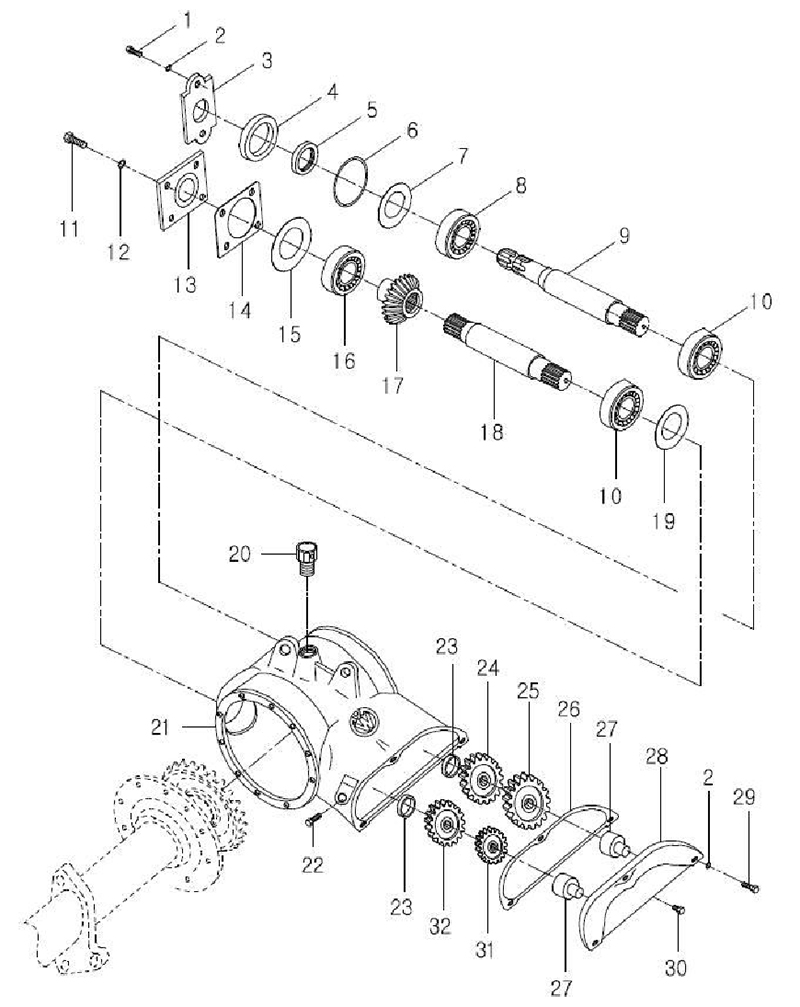

齒輪箱小組（1JS-3503,4303）
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
螺絲 |
M10×P1.25×L25 |
2 |
|
|
2 |
彈簧墊 |
M10 |
5 |
|
|
3 |
蓋（前-輸入） |
|
1 |
|
|
4 |
墊圈 |
|
1 |
|
|
5 |
油封 |
TC35×60×8 |
1 |
|
|
6 |
O型圈 |
G65 |
1 |
|
|
7 |
芯 |
?72 |
根據需要 |
|
|
8 |
圓錐滾子軸承 |
#32207J |
1 |
|
|
9 |
輸入軸 |
|
1 |
|
|
10 |
圓錐滾子軸承 |
#32207J |
2 |
|
|
11 |
螺絲 |
M12×P1.25×L35 |
4 |
|
|
12 |
彈簧墊 |
M12 |
4 |
|
|
13 |
蓋（前-齒輪） |
|
1 |
|
|
14 |
密封 |
|
1 |
|
|
15 |
芯 |
?90 |
根據需要 |
|
|
16 |
圓錐滾子軸承 |
#30308 |
1 |
|
|
17 |
錐齒輪 |
12T |
1 |
|
|
18 |
錐齒輪軸 |
12T/22T |
1 |
|
|
19 |
芯 |
?80 |
根據需要 |
|
|
20 |
注油口 |
|
1 |
|
|
21 |
齒輪箱 |
|
1 |
|
|
22 |
檢油螺絲 |
|
1 |
|
|
23 |
墊圈 |
|
2 |
|
|
24 |
變速齒輪 |
18T |
1 |
|
|
25 |
變速齒輪 |
19T |
1 |
|
|
26 |
密封（蓋（后）） |
|
1 |
|
|
27 |
齒輪固定軸 |
|
2 |
|
|
28 |
蓋（后） |
|
1 |
|
|
29 |
螺絲 |
M10×P1.25×L35 |
3 |
|
|
30 |
退油螺絲 |
PT1/4 |
1 |
|
|
31 |
變速齒輪 |
16T |
1 |
|
|
32 |
變速齒輪 |
17T |
1 |
|
